Артикул:
11110150402MGLD000000000

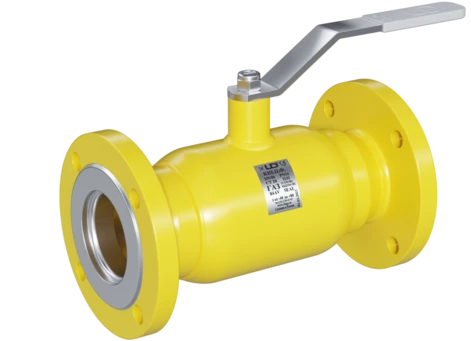

Кран шаровый LD КШЦФ Gas 015.040.П/П.02. из стали 20 Ду15 Ру4,0МПа
Характеристики
Основные характеристики
Высота от оси прохода (H), мм
103
Диаметр крепежных отверстий (Dотв), мм
14
Длина рукоятки (Lр), мм
145
Каталожное обозначение
КШ.Ц.Ф.GAS.015.040.П/П.02
Межосевой диаметр крепежных отверстий (Dм), мм
65
Наружный диаметр фланца или патрубка (D), мм
93.5
Эффективный диаметр прохода (Dэф), мм
15
Номинальный диаметр, DN
15
Присоединение
Фланцевое
Тип прохода
Полный проход
Номинальное давление, МПа
4,0
Гарантия
5 лет
Класс герметичности
А
Пропускная способнось Kv, м3/ч
19
Рабочая среда
Газ
Ресурс
10000 циклов
Серия
LD
Срок службы
40 лет
Страна изготовления
Россия
Температура окружающей среды, °С
-40…40
Температура рабочей среды, °С
-40…200
Торговая марка
LD
Управление
Ручное
Тип продукта
Кран шаровой
Реестровый номер ПП
10655491
Спецификация материалов
Материал корпуса
Сталь 20
Материал гайки самостопорящейся
Сталь 20 оцинкованная с полимером
Материал горловины
Сталь 20
Материал опорного кольца
Сталь AISI 409
Материал патрубка
Сталь 20
Материал подшипника скольжения
Фторопласт Ф-4К20, Ф-4
Материал пружинного блока
Сталь 65Г оцинкованная
Материал рукоятки
Сталь 3
Материал седла
Фторопласт Ф-4К20
Материал уплотнения горловины
HNBR, VMQ
Материал уплотнения седла
NBR
Материал фланца
Сталь 20
Материал шаровой пробки
Нержавеющая сталь
Материал шпинделя
Сталь 20X13
Логистические данные
Единица измерения
шт
Вес, кг
1.67
Объем, м3
0.002421
Присоединительные и габаритные размеры
Строительная длина (L), мм
120
Количество крепежных отверстий фланца (N), шт.
4
Габаритная высота (h), мм
145
Габаритная длина (l), мм
192.5
Габаритная ширина (b), мм
93.5
Допустимые рабочие среды
Среда
Азот, Антифриз автомобильный (на основе этиленгликоля), Ацетилен, Биогаз, Боракс (тетраборат натрия) водный, Бутан газообразный, Бутанол водный, Бутиленгликоль, Бутиловый спирт, Веселящий газ, Вода, Воздух маслосодержащий, Воздух чистый, Гексафторид серы, Гидроксид бария водный, Гидроксид кальция водный, Гидроксиламинсульфат водный, Глюкоза водная, Декстрин водный, Изобутиловый спирт, Изопропанол, Метан, Оксид углерода влажный/сухой, Природный газ, Пропан жидкий /газообразный, Пропиленгликоль, Углекислый газ сухой
