Кран цельносварной из стали 20 комбинированный (фланец/приварка) стандартнопроходной

в коммерческий каталог

Стальной шаровой кран 11с67п с комбинацией присоединений фланец/под приварку применяется в тепловых сетях, ИТП, ЦТП и технологических линиях. Цельносварной корпус из качественной стали 20 выдерживает высокие нагрузки на изгиб. Шар из нержавеющей стали уплотнен кольцами из Ф4К20 с компенсацией износа. Эксплуатация при PN до 40 и температуре теплоносителя от -40°C до +200°C. Продукция проходит гидроиспытания и ультразвуковой контроль швов. Герметичность затвора класса А по ГОСТ 9544.

Номинальный диаметр, DN

15 – 250

Номинальное давление, МПа

1.6 – 4

Присоединение

Приварное/фланцевое

Товары серии (20)

Фото Наименование Наличие Характеристики Цена
Кран шаровой LD КШЦК из стали 20 Ду15 Ру4,0МПа (фланец/приварка)
Кран шаровой LD КШЦК из стали 20 Ду15 Ру4,0МПа (фланец/приварка) 11210159402MULD000000000
Склады LD
Под заказ
Номинальный диаметр, DN: 15
Присоединение: Приварное/фланцевое
РРЦ 1 640.00 ₽
Подробнее
Кран шаровой LD КШЦК из стали 20 Ду20 Ру4,0МПа (фланец/приварка)
Кран шаровой LD КШЦК из стали 20 Ду20 Ру4,0МПа (фланец/приварка) 11210209402MULD000000000
Склады LD
Под заказ
Номинальный диаметр, DN: 20
Присоединение: Приварное/фланцевое
РРЦ 1 885.00 ₽
Подробнее
Кран шаровой LD КШЦК из стали 20 Ду25 Ру4,0МПа (фланец/приварка)
Кран шаровой LD КШЦК из стали 20 Ду25 Ру4,0МПа (фланец/приварка) 11210259402MULD000000000
Склады LD
Под заказ
Склады партнеров
7 шт
Номинальный диаметр, DN: 25
Присоединение: Приварное/фланцевое
РРЦ 2 296.00 ₽
Подробнее
Кран шаровой LD КШЦК из стали 20 Ду32 Ру4,0МПа (фланец/приварка)
Кран шаровой LD КШЦК из стали 20 Ду32 Ру4,0МПа (фланец/приварка) 11210329402MULD000000000
Склады LD
В наличии
Номинальный диаметр, DN: 32
Присоединение: Приварное/фланцевое
РРЦ 2 497.00 ₽
Подробнее
Кран шаровой LD КШЦК из стали 20 Ду40 Ру4,0МПа (фланец/приварка)
Кран шаровой LD КШЦК из стали 20 Ду40 Ру4,0МПа (фланец/приварка) 11210409402MULD000000000
Склады LD
Под заказ
Склады партнеров
12 шт
Номинальный диаметр, DN: 40
Присоединение: Приварное/фланцевое
РРЦ 2 779.00 ₽
Подробнее
Кран шаровой LD КШЦК из стали 20 Ду50 Ру4,0МПа (фланец/приварка)
Кран шаровой LD КШЦК из стали 20 Ду50 Ру4,0МПа (фланец/приварка) 11210509402MULD000000000
Склады LD
В наличии
Номинальный диаметр, DN: 50
Присоединение: Приварное/фланцевое
РРЦ 3 071.00 ₽
Подробнее
Кран шаровой LD КШЦК из стали 20 Ду65 Ру2,5МПа (фланец/приварка)
Кран шаровой LD КШЦК из стали 20 Ду65 Ру2,5МПа (фланец/приварка) 11210659252MULD000000000
Склады LD
Под заказ
Номинальный диаметр, DN: 65
Присоединение: Приварное/фланцевое
РРЦ 4 203.00 ₽
Подробнее
Кран шаровой LD КШЦК из стали 20 Ду65 Ру1,6МПа (фланец/приварка)
Кран шаровой LD КШЦК из стали 20 Ду65 Ру1,6МПа (фланец/приварка) 11210659162MULD000000000
Склады LD
В наличии
Номинальный диаметр, DN: 65
Присоединение: Приварное/фланцевое
РРЦ 3 885.00 ₽
Подробнее
Кран шаровой LD КШЦК из стали 20 Ду80/70 Ру2,5МПа (фланец/приварка)
Кран шаровой LD КШЦК из стали 20 Ду80/70 Ру2,5МПа (фланец/приварка) 11210809252MULD000000000
Склады LD
Под заказ
Номинальный диаметр, DN: 80
Присоединение: Приварное/фланцевое
РРЦ 5 938.00 ₽
Подробнее
Кран шаровой LD КШЦК из стали 20 Ду80/70 Ру1,6МПа (фланец/приварка)
Кран шаровой LD КШЦК из стали 20 Ду80/70 Ру1,6МПа (фланец/приварка) 11210809162MULD000000000
Склады LD
В наличии
Номинальный диаметр, DN: 80
Присоединение: Приварное/фланцевое
РРЦ 5 714.00 ₽
Подробнее
Кран шаровой LD КШЦК из стали 20 Ду100/80 Ру1,6МПа (фланец/приварка)
Кран шаровой LD КШЦК из стали 20 Ду100/80 Ру1,6МПа (фланец/приварка) 11211009162MULD000000000
Склады LD
Под заказ
Номинальный диаметр, DN: 100
Присоединение: Приварное/фланцевое
РРЦ 6 724.00 ₽
Подробнее
Кран шаровой LD КШЦК из стали 20 Ду100/80 Ру2,5МПа (фланец/приварка)
Кран шаровой LD КШЦК из стали 20 Ду100/80 Ру2,5МПа (фланец/приварка) 11211009252MULD000000000
Склады LD
Под заказ
Номинальный диаметр, DN: 100
Присоединение: Приварное/фланцевое
РРЦ 7 821.00 ₽
Подробнее
Кран шаровой LD КШЦК из стали 20 Ду125/100 Ру1,6МПа (фланец/приварка)
Кран шаровой LD КШЦК из стали 20 Ду125/100 Ру1,6МПа (фланец/приварка) 11211259162MULD000000000
Склады LD
Под заказ
Номинальный диаметр, DN: 125
Присоединение: Приварное/фланцевое
РРЦ 15 227.00 ₽
Подробнее
Кран шаровой LD КШЦК из стали 20 Ду125/100 Ру2,5МПа (фланец/приварка)
Кран шаровой LD КШЦК из стали 20 Ду125/100 Ру2,5МПа (фланец/приварка) 11211259252MULD000000000
Склады LD
Под заказ
Номинальный диаметр, DN: 125
Присоединение: Приварное/фланцевое
РРЦ 16 240.00 ₽
Подробнее
Кран шаровой LD КШЦК из стали 20 Ду150/125 Ру1,6МПа (фланец/приварка)
Кран шаровой LD КШЦК из стали 20 Ду150/125 Ру1,6МПа (фланец/приварка) 11211509162MULD000000000
Склады LD
Под заказ
Номинальный диаметр, DN: 150
Присоединение: Приварное/фланцевое
РРЦ 19 067.00 ₽
Подробнее
Кран шаровой LD КШЦК из стали 20 Ду150/125 Ру2,5МПа (фланец/приварка)
Кран шаровой LD КШЦК из стали 20 Ду150/125 Ру2,5МПа (фланец/приварка) 11211509252MULD000000000
Склады LD
Под заказ
Номинальный диаметр, DN: 150
Присоединение: Приварное/фланцевое
РРЦ 22 379.00 ₽
Подробнее
Кран шаровой LD КШЦК из стали 20 Ду200/150 Ру2,5МПа (фланец/приварка)
Кран шаровой LD КШЦК из стали 20 Ду200/150 Ру2,5МПа (фланец/приварка) 11212009252MULD000000000
Склады LD
Под заказ
Номинальный диаметр, DN: 200
Присоединение: Приварное/фланцевое
РРЦ 40 480.00 ₽
Подробнее
Кран шаровой LD КШЦК из стали 20 Ду200/150 Ру1,6МПа (фланец/приварка)
Кран шаровой LD КШЦК из стали 20 Ду200/150 Ру1,6МПа (фланец/приварка) 11212009162MULD000000000
Склады LD
Под заказ
Номинальный диаметр, DN: 200
Присоединение: Приварное/фланцевое
РРЦ 35 782.00 ₽
Подробнее
Кран шаровой LD КШЦК из стали 20 Ду250/200 Ру1,6МПа (фланец/приварка)
Кран шаровой LD КШЦК из стали 20 Ду250/200 Ру1,6МПа (фланец/приварка) 11212509162MULD000000000
Склады LD
Под заказ
Номинальный диаметр, DN: 250
Присоединение: Приварное/фланцевое
РРЦ 63 915.00 ₽
Подробнее
Кран шаровой LD КШЦК из стали 20 Ду250/200 Ру2,5МПа (фланец/приварка)
Кран шаровой LD КШЦК из стали 20 Ду250/200 Ру2,5МПа (фланец/приварка) 11212509252MULD000000000
Склады LD
Под заказ
Номинальный диаметр, DN: 250
Присоединение: Приварное/фланцевое
РРЦ 70 046.00 ₽
Подробнее

Характеристики серии

Основные характеристики
Номинальный диаметр, DN 15 – 250
Номинальное давление, МПа 1.6 – 4
Присоединение Приварное/фланцевое
Тип прохода Неполный проход
Гарантия 5 лет
Класс герметичности А
Пропускная способнось Kv, м3/ч 7 – 3220
Рабочая среда Жидкость
Ресурс 10000 циклов
Серия LD
Срок службы 30 лет
Страна изготовления Россия
Температура окружающей среды, °С -40…80
Температура рабочей среды, °С -40…200
Торговая марка LD
Управление Ручное
Тип продукта Кран шаровой
Спецификация материалов
Материал корпуса Сталь 20
Материал гайки самостопорящейся Сталь 20 оцинкованная с полимером
Материал горловины Сталь 20
Материал опорного кольца Сталь AISI 409
Материал патрубка Сталь 20
Материал подшипника скольжения Фторопласт Ф-4К20, Ф-4
Материал пружинного блока Сталь 65Г оцинкованная
Материал рукоятки Сталь 3
Материал седла Фторопласт Ф-4К20
Материал уплотнения горловины HNBR, VMQ, Фторсилоксановый эластомер, EPDM
Материал уплотнения седла EPDM, NBR
Материал фланца Сталь 20
Материал шаровой пробки Нержавеющая сталь
Материал шпинделя Сталь 20X13
Логистические данные
Единица измерения шт
Вес, кг 1.2 – 45.9
Объем, м3 0.002119 – 0.08475
Присоединительные и габаритные размеры
Строительная длина (L), мм 160 – 520
Габаритная высота (h), мм 108 – 274
Коды классификаторов и реестровые номера
ОКПД2 28.14.13.131
ТНВЭД 8481808199
Реестровый номер ПП 10655491

Габаритные размеры и масса

Артикул DN L, мм m, кг h, мм
11210159402MULD000000000 15 160 1.2 109
11210209402MULD000000000 20 160 1.5 110
11210259402MULD000000000 25 185 1.9 112
11210329402MULD000000000 32 185 2.4 117
11210409402MULD000000000 40 208 3.4 108
11210509402MULD000000000 50 225 4.5 117
11210659252MULD000000000 65 240 6.1 122
11210659162MULD000000000 65 240 6.2 122
11210809252MULD000000000 80 245 9.8 155
11210809162MULD000000000 80 245 8.3 155
11211009162MULD000000000 100 265 11.8 165
11211009252MULD000000000 100 265 11.4 165
11211259162MULD000000000 125 340 21 197
11211259252MULD000000000 125 340 24.2 197
11211509162MULD000000000 150 370 25.9 214
11211509252MULD000000000 150 370 31 214
11212009252MULD000000000 200 440 45.9 239
11212009162MULD000000000 200 440 44.9 239
11212509162MULD000000000 250 520 274
11212509252MULD000000000 250 520 274

Эскиз с обозначением основных размеров

Эскиз с обозначением основных размеров

Легенда

  • DN — Номинальный диаметр, DN
  • L, мм — Строительная длина (L), мм
  • m, кг — Вес, кг
  • h, мм — Габаритная высота (h), мм

Рабочие среды

Информация о совместимости материалов. Указанные рабочие среды носят ознакомительный характер. Теоретическая совместимость материалов продукта ЛД с данными веществами не дает 100% гарантии безотказной работы. Для точного подбора оборудования необходимо учитывать агрегатное состояние среды, ее температуру, давление в сети и наличие примесей.

  • Адипиновая кислота водная
  • Азот
  • Аммиак 100% (газообразный)
  • Аммония гидроксида раствор
  • Антифриз автомобильный (на основе этиленгликоля)
  • Ацетилен
  • Ацетон
  • Биогаз
  • Боракс (тетраборат натрия) водный
  • Бутан газообразный
  • Бутанол водный
  • Бутиленгликоль
  • Бутиловый спирт
  • Веселящий газ
  • Вода
  • Водяной пар
  • Воздух маслосодержащий
  • Воздух чистый
  • Гексафторид серы
  • Гидроксид бария водный
  • Гидроксид кальция водный
  • Гидроксиламинсульфат водный
  • Глюкоза водная
  • Декстрин водный
  • Изобутиловый спирт
  • Изопропанол
  • Метан
  • Оксид углерода влажный/сухой
  • Пар
  • Пропан жидкий /газообразный
  • Пропиленгликоль
  • Этанол(спирт)

Чертежи и модели

Артикул DN BIM-модели
11210159402MULD000000000 15
20,11 МБ
11210209402MULD000000000 20
20,11 МБ
11210259402MULD000000000 25
20,11 МБ
11210329402MULD000000000 32
20,11 МБ
11210409402MULD000000000 40
20,11 МБ
11210509402MULD000000000 50
20,11 МБ
11210659252MULD000000000 65
20,11 МБ
11210659162MULD000000000 65
20,11 МБ
11210809252MULD000000000 80
20,11 МБ
11210809162MULD000000000 80
20,11 МБ
11211009162MULD000000000 100
20,11 МБ
11211009252MULD000000000 100
20,11 МБ
11211259162MULD000000000 125
20,11 МБ
11211259252MULD000000000 125
20,11 МБ
11211509162MULD000000000 150
20,11 МБ
11211509252MULD000000000 150
20,11 МБ
11212009252MULD000000000 200
20,11 МБ
11212009162MULD000000000 200
20,11 МБ
11212509162MULD000000000 250
20,11 МБ
11212509252MULD000000000 250
20,11 МБ

Документация к серии

.pdf Выписка из реестра российской продукции Краны шаровые LD.pdf 225,88 КБ .pdf Декларация о соответствии ТР ТС 010 О безопасности машин и оборудования.pdf 670,78 КБ .pdf Декларация о соответствии ТР ТС 032 О безопасности оборудования работающего под избыточным давлением.pdf 124,23 КБ .pdf Каталог продукции LD 2026 .pdf 13,17 МБ .pdf Каталог продукции Стальные краны LD для жидкости.pdf 15,57 МБ .pdf Сертификат на тип продукции ТР ТС 010 О безопасности машин и оборудования.pdf 511,71 КБ .pdf Сертификат соответствия ГОСТ 15150 Климатическое исполнение.pdf 2,27 МБ .pdf Сертификат соответствия сейсмостойкости.pdf 2,3 МБ .pdf Сертификат соответствия ТР ТС.pdf 814,58 КБ .pdf Эксперное заключение СанПин (бессрочно).pdf 1,52 МБ

Важно

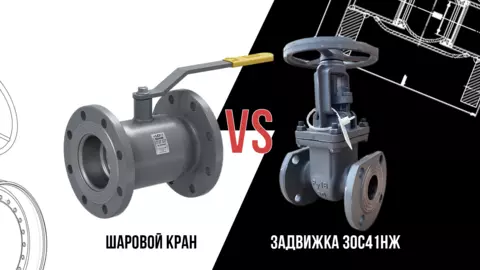

Стальные шаровые краны ЛД — проверенный временем эталон надежности, модернизированный для безаварийной работы в жестких условиях эксплуатации Читать статью Сравнительный анализ шарового крана и задвижки 30С41НЖ для тепловых сетей Читать статью Техническое обслуживание шаровых кранов – ключ к надежности и долговечности в системах теплоснабжения Читать статью
