Сравнительный анализ шарового крана и задвижки 30С41НЖ для тепловых сетей

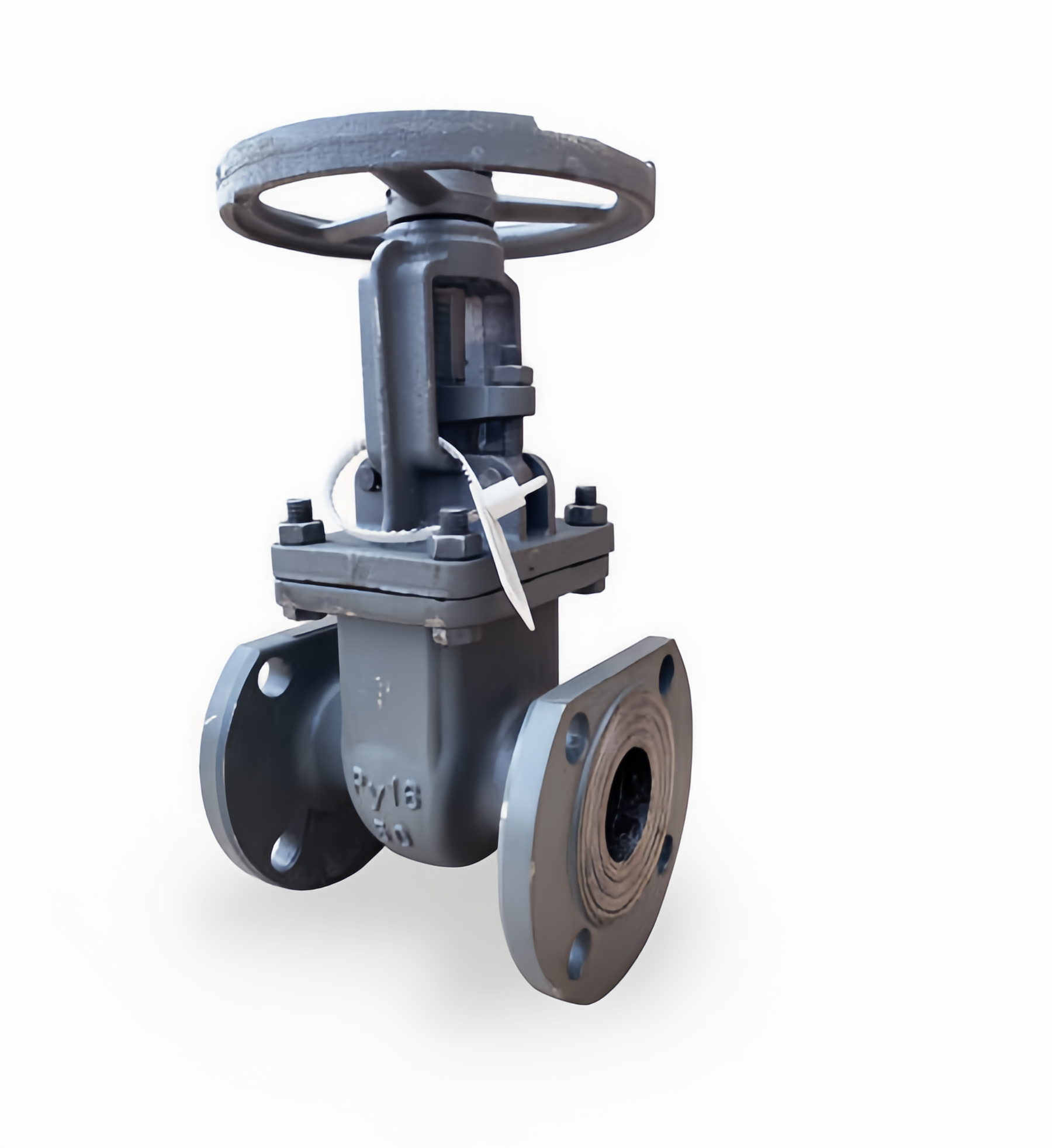

Задвижка 30С41НЖ: Запорный орган – клин, перемещающийся перпендикулярно потоку. Уплотнение – «металл по металлу» (нержавеющий клин по стальным седлам). Управление – многооборотное (десятки оборотов маховика).

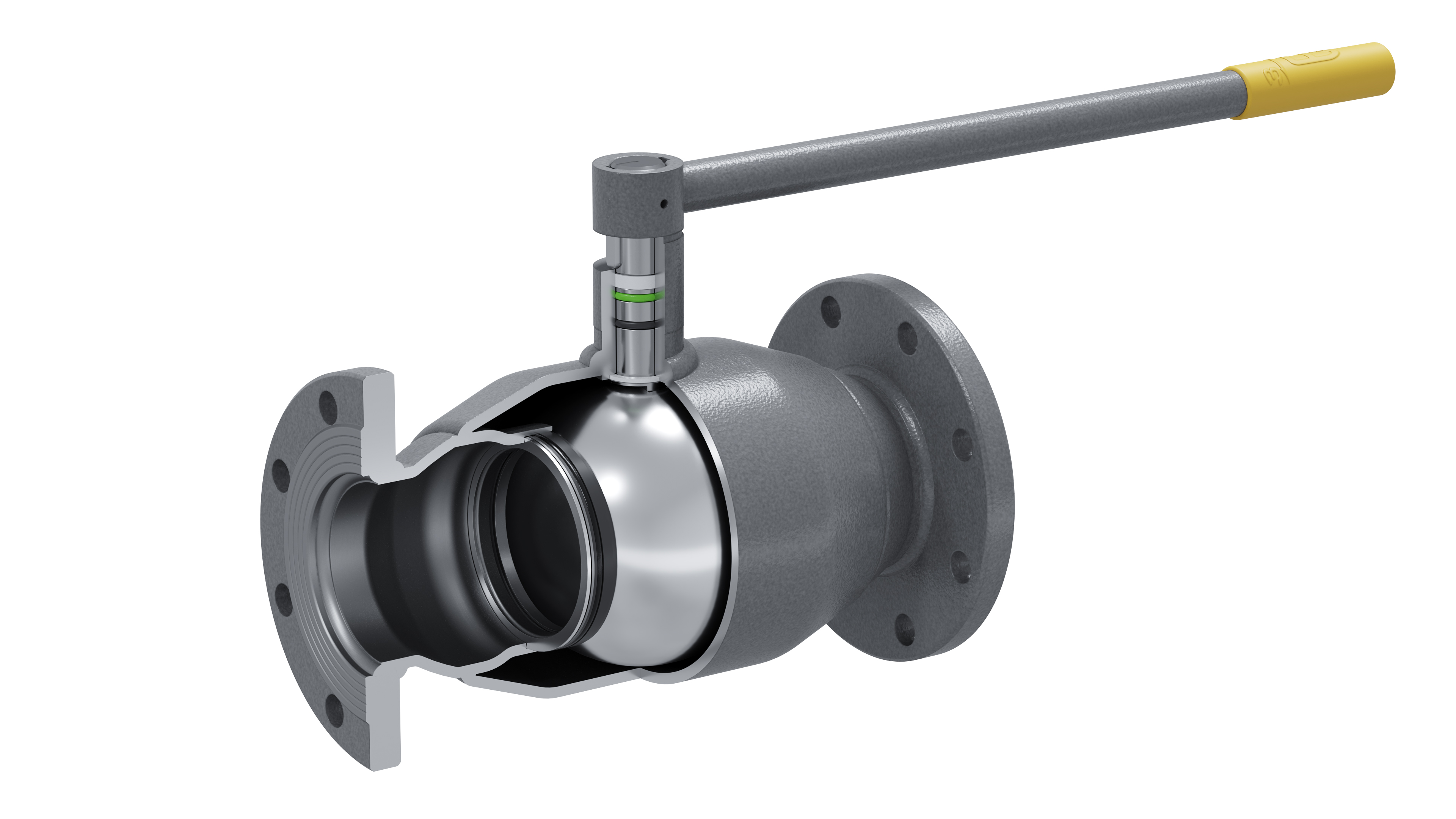

Шаровой кран (с шаром из нержавеющей стали и уплотнением Ф4К20): Запорный орган – сферический шар со сквозным отверстием, поворачивающийся вокруг своей оси на 90°. Уплотнение – фторопласт Ф4К20 по полированной поверхности нержавеющего шара. Управление – четвертьоборотное.

Из этой принципиальной разницы и вытекают все эксплуатационные и экономические последствия.

• Герметичность класса «А» (полная непроницаемость): нержавеющий шар и упругое фторопластовое седло Ф4К20 (модифицированное коксом для стойкости к смятию) обеспечивают герметичность, недостижимую для пары «металл по металлу» в задвижке, подверженной эрозии и задирам.
• Высокая оперативность и надежность: Поворот ручки или привода на 90° за 1-2 секунды против десятков оборотов маховика задвижки. Это критично в аварийной ситуации.
• Отсутствие риска «прикипания» резьбового шпинделя после длительного простоя
• Полнопроходность и нулевое гидравлическое сопротивление: В открытом состоянии – прямой участок трубы. Экономия электроэнергии на перекачку в масштабах сети – это сотни тысяч рублей ежегодно.
• Полное отсутствие технического обслуживания (необслуживаемость): Нет сальникового уплотнения, требующего периодической подтяжки. Это аппарат «установил и забыл» на весь межремонтный период.
• Компактность и малый вес: Значительно меньшая строительная высота (габарит под ключ) и масса облегчают монтаж, особенно в стесненных условиях камер, и снижают нагрузку на опоры.

• Устойчивость к загрязнённым средам: Конструкция клина позволяет ему срезать и раздавливать абразивные частицы (окалину, песок). Для шарового крана та же среда – смертельна, она царапает полировку шара и быстро изнашивает фторопластовое седло.
• Стойкость к гидравлическим ударам: Медленное закрытие само по себе не провоцирует серьёзных ударов. Массивная конструкция корпуса и клина лучше воспринимает ударные нагрузки. Шаровой кран, быстро закрытый на потоке, сам может стать причиной гидроудара, который создаёт опрокидывающий момент, опасный для его конструкции.
• Малая строительная длина: На больших диаметрах (Ду300 и выше) задвижка часто имеет меньшую длину между фланцами, что может быть критично в тесных колодцах.
• Ценовое преимущество на крупных типоразмерах: На диаметрах условного прохода свыше Ду150-200 первоначальная стоимость задвижки становится ниже, чем у шарового крана сопоставимого качества.
• Температура рабочей среды более 200 градусов.

• До Ду200: Шаровой кран, как правило, дешевле задвижки и по цене закупки, и по стоимости монтажа. Выбор очевиден.
• Ду200 и ВЫШЕ: Здесь первоначальная закупочная стоимость шарового крана становится выше.

Именно на диаметрах Ду200 и выше в полной мере проявляется экономическая оправданность его применения за счёт совокупной стоимости владения:

• 1. Срок службы и герметичность: Более долговечный и всегда герметичный кран исключает затраты на частые ремонты, притирку клина задвижки и потери дорогостоящего теплоносителя.
• 2. Отсутствие обслуживания: Экономия на зарплате ремонтного персонала, который не нужно постоянно направлять на подтяжку сальников задвижки.
• 3. Энергоэффективность: На крупных диаметрах экономия на насосных станциях за счёт нулевого гидросопротивления крана становится особенно значительной.

Каждый тиа арматуры хорош при выборе для конкретных условий.

• Выбирайте шаровой кран , когда вам нужна максимальная герметичность, скорость, работа на чистых средах, энергоэффективность и безразрывная работа без обслуживания на десятилетия. Это современный стандарт для ответственных и регулярно используемых участков сети.
• Выбирайте задвижку 30С41НЖ, когда вы работаете с загрязнённой средой, на участках, подверженных гидроударам и высокой температурой, или когда на крупных диаметрах прямые капитальные затраты являются единственным решающим фактором.

Современный проектировщик должен использовать синергию: на магистралях после грязевиков – шаровые краны, на вводах из старых сетей и там, где возможны удары – задвижки. Это и есть путь грамотного, взвешенного подхода, рождённого не в кабинете, а на многолетнем опыте эксплуатации.
