Введение
Уважаемые читатели, команда заводов ЛД ценит профессионализм и интерес к нашей отрасли. Поэтому мы решили собрать и систематизировать всю основополагающую информацию о трубопроводной арматуре. Для новичков – это быстрый и эффективный вход в тему. Для профи – возможность освежить свои знания.
В рамках цикла статей «Технический минимум по трубопроводной арматуре» вы сможете в доступной форме узнать всё о видах, типах, материалах, параметрах трубопроводной арматуры.
Трубопроводная арматура – устройства, устанавливаемые на трубопроводах и предназначенные для управления (отключение, распределение, регулирование, сброс, смешивание, фазоразделение) потоками рабочих сред путем изменения площади проходного сечения.
Далее разберем наиболее важные классификации ТА – типы и виды. При разборе этой темы рекомендую абстрагироваться от шаблонного мышления с представлением каких-то конкретных экземпляров ТА. Важно запомнить, чем типы отличаются друг от друга принципиально.
Типы трубопроводной арматуры
Тип арматуры - классификационная единица, характеризующаяся направлением перемещения запирающего или регулирующего элемента относительно потока рабочей среды и определяющая основные конструктивные особенности арматуры.

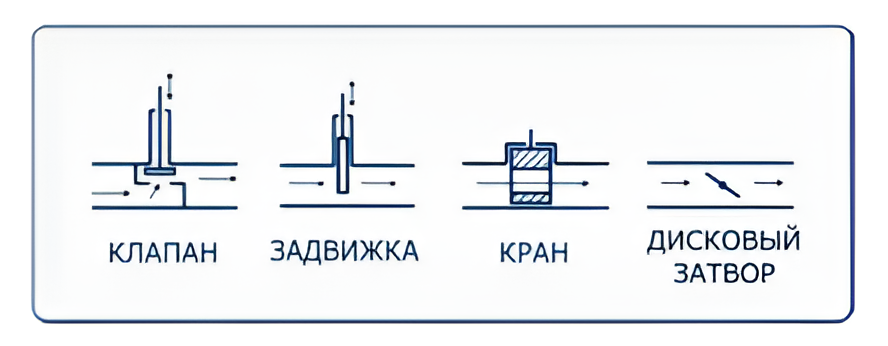

ГОСТ 24856 выделяет четыре типа ТА: КРАН, КЛАПАН, ЗАДВИЖКА и ДИСКОВЫЙ ЗАТВОР. Они отличаются способами перекрытия потока, т.е. формой основной детали (или деталей) запирающего или регулирующего элемента и его характером перемещения относительно потока рабочей среды.
Многие источники выделяют еще дополнительно 1 или 2 типа. Это устаревшие классификации, да и в этом нет необходимости, так как этими четырьмя можно описать все многообразие ТА.

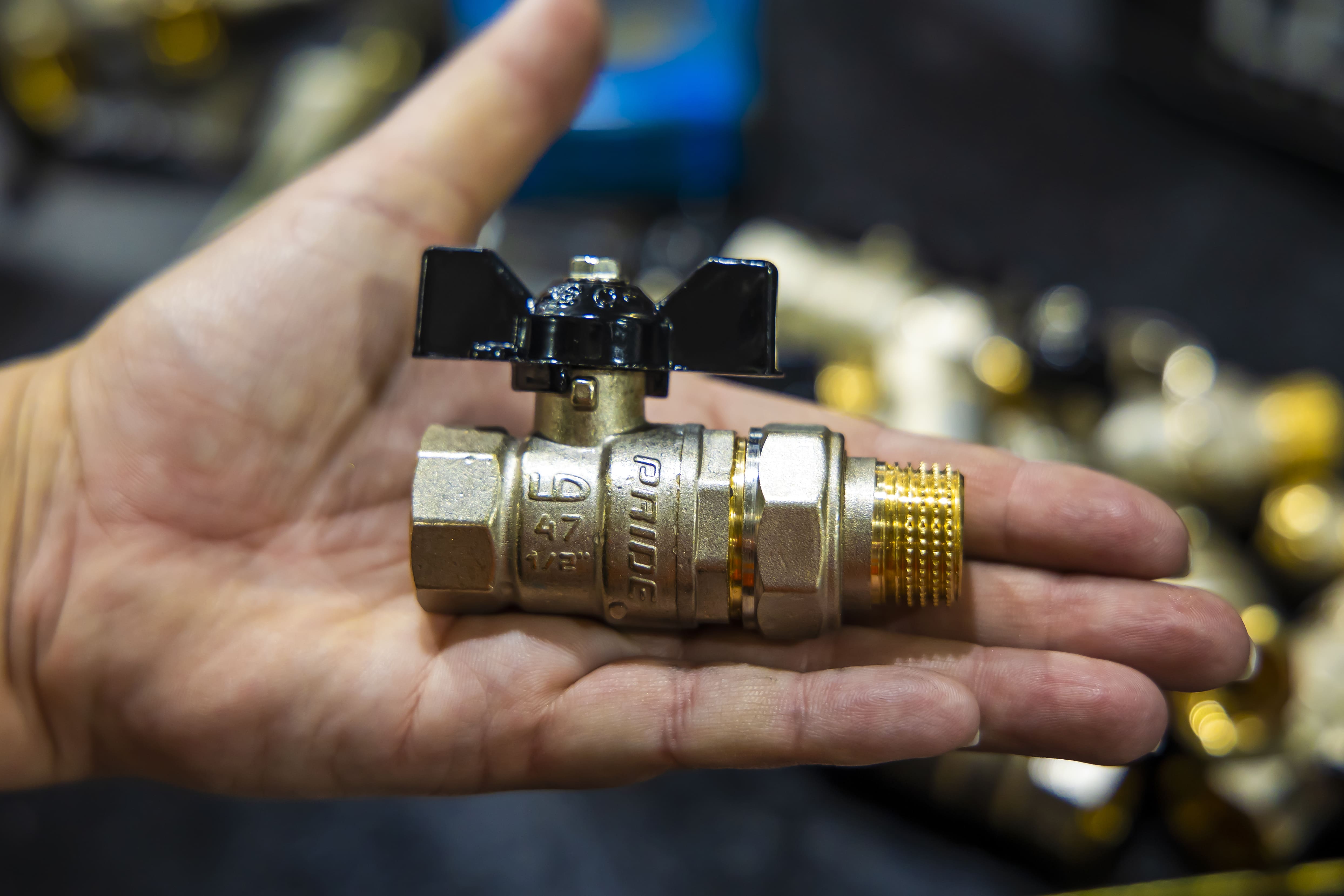

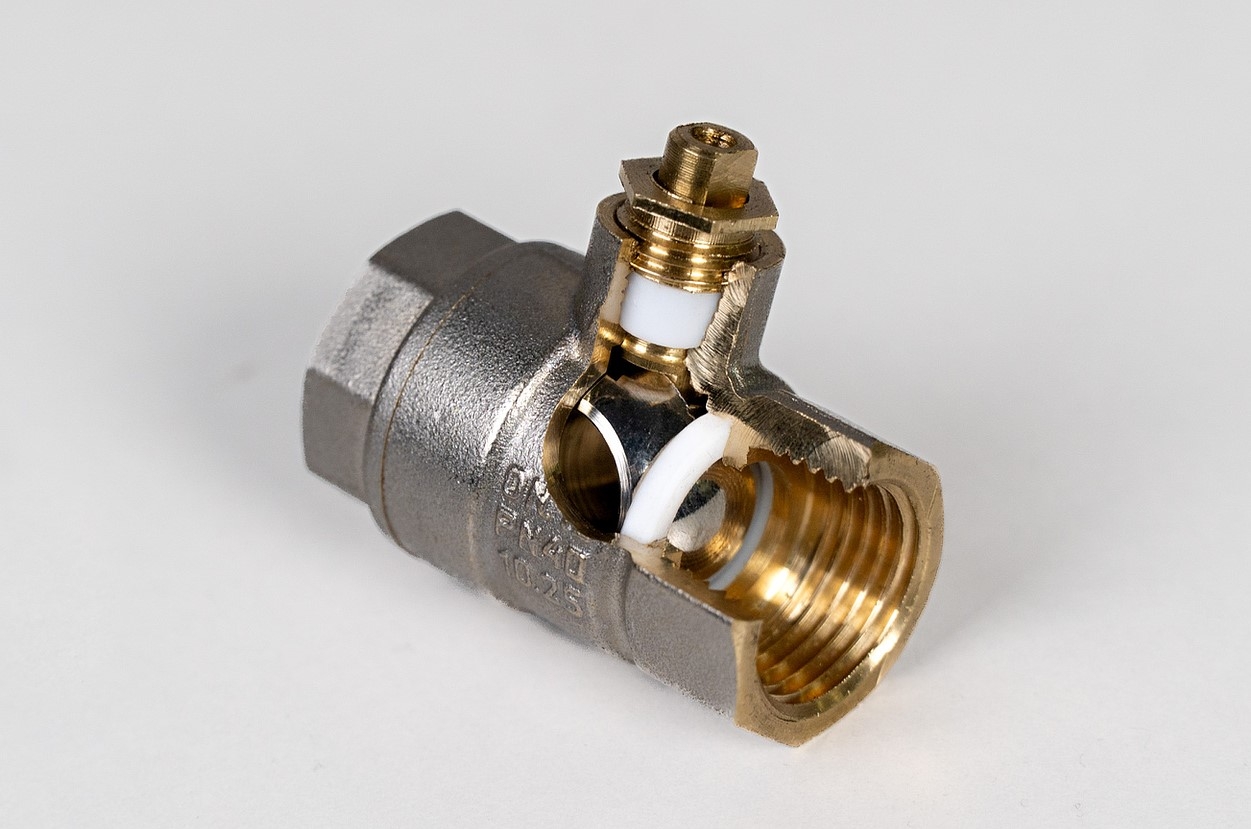

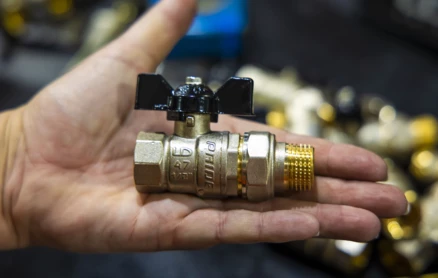

Кран - тип арматуры, у которой затвор, имеющий форму тела вращения или его части, поворачивается вокруг собственной оси, произвольно расположенной по отношению к направлению потока рабочей среды.
Клапан - тип арматуры, у которой запирающий или регулирующий элемент перемещается параллельно оси потока рабочей среды. Вентиль – это то же самое, что и клапан, только термин является устаревшим.

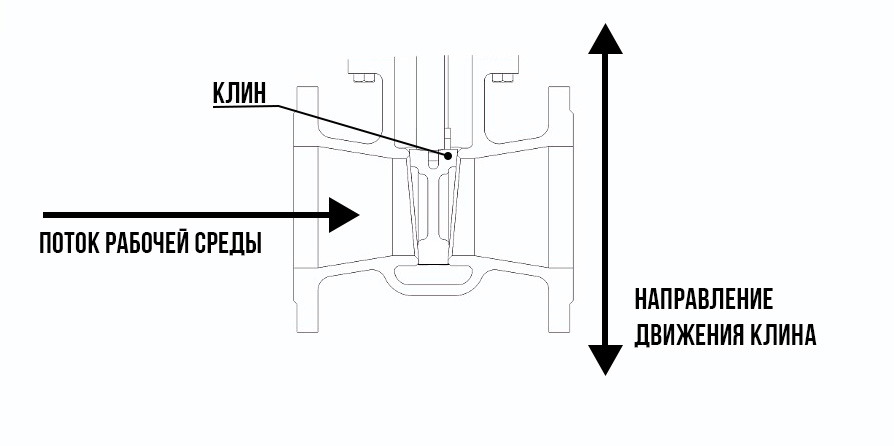

Задвижка - тип арматуры, у которой запирающий или регулирующий элемент перемещается перпендикулярно к направлению потока рабочей среды.

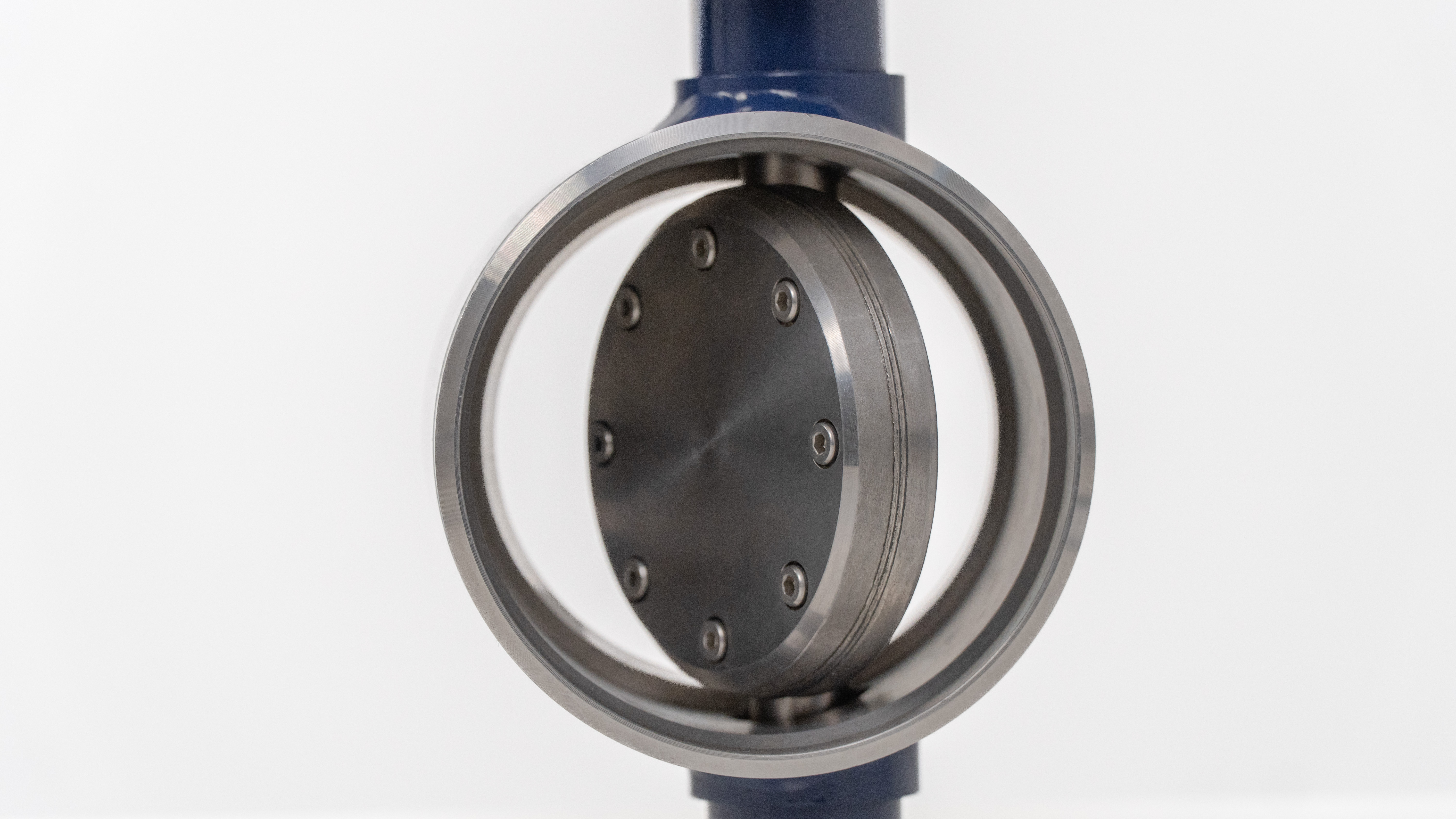

Дисковый затвор - тип арматуры, у которой запирающий или регулирующий элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной или расположенной под углом к направлению потока рабочей среды. Важно заметить, что ось вращения диска не всегда совпадает с его собственной.
Виды трубопроводной арматуры
Вид арматуры - классификационная единица, характеризующая функциональное назначение арматуры.
- Запорная арматура – предназначена для перекрытия потока рабочей среды с определенной герметичностью;
- Регулирующая арматура – предназначена для регулирования параметров рабочей среды посредством изменения площади проходного сечения;
- Обратная арматура – предназначена для автоматического предотвращения обратного потока рабочей среды;
- Предохранительная арматура – предназначена для автоматической защиты оборудования и трубопроводов от недопустимого превышения давления посредством сброса избытка рабочей среды;
- Фазоразделительная арматура – предназначена для разделения рабочих сред, находящихся в различных фазовых состояниях, или с различной плотностью;
- Распределительно-смесительная арматура – предназначена для распределения потока рабочей среды по определенным направлениям или для смешивания потоков;
- Отключающая арматура – предназначена для перекрытия потока рабочей среды при превышении заданной величины скорости ее течения за счет изменения перепада давления на чувствительном элементе, либо в случае изменения заданной величины давления.
Таким образом, в зависимости от условий эксплуатации и задач выполняемых трубопроводной арматурой необходимо учитывать различия трубопроводной арматуры. И понимание разницы между типом и видом арматуры — основа для грамотного подбора и применения любого устройства в трубопроводной системе.
